Sonoff Basic: la nostra prova con qualche trick!
Sonoff
Scritto da Luigi Duchi

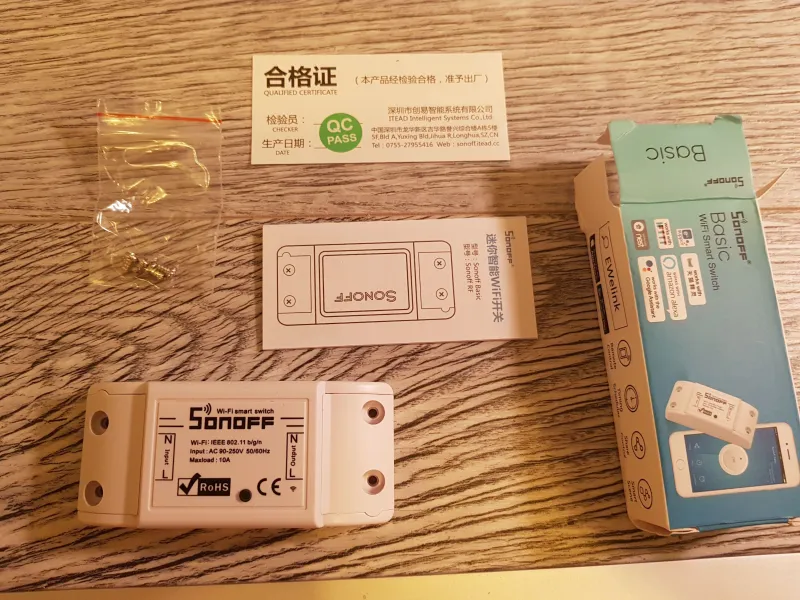

Bentornati amici oggi andremo a parlare di un dispositivo ormai molto noto nell'ambito domotico, il Sonoff Basic prodotto dalla casa Itead
Il dispositivo è acquistabile al seguente link:
o in confezione doppia al seguente link:

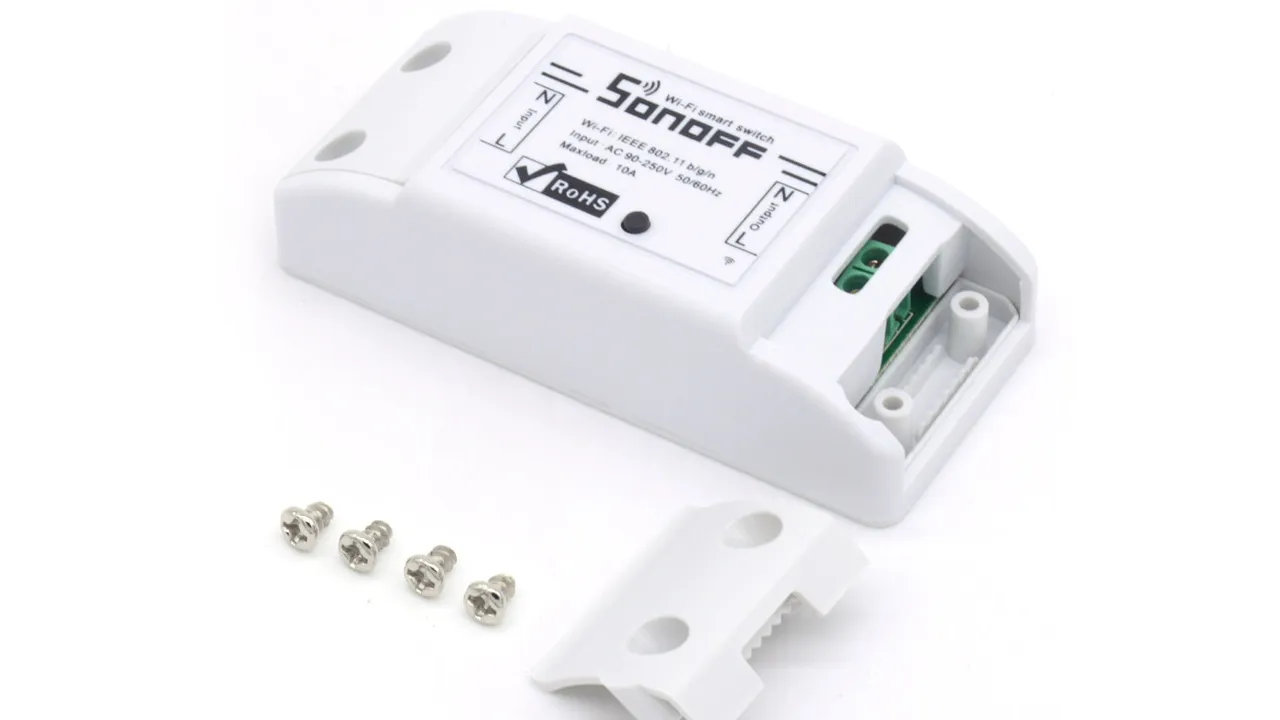

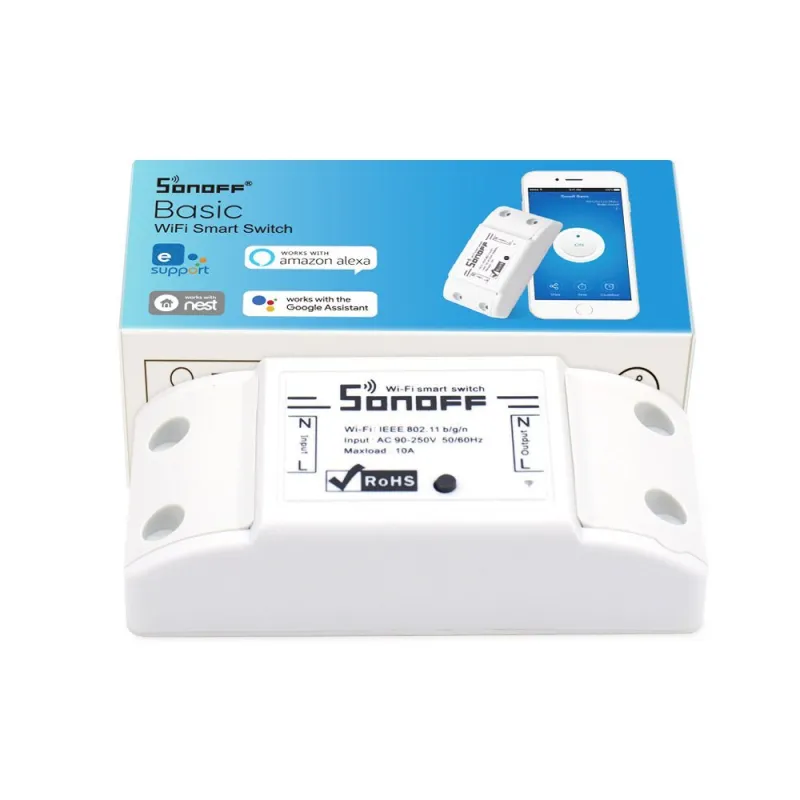

Per chi ancora non lo conoscesse si tratta di uno switch wifi alimentato a 220v che, una volta attivato, lascia passare tale tensione, permettendo di attivare o disattivare tramite wifi il carico ad esso collegato, ad esempio una lampada. Il dispositivo di ridotte dimensioni si presenta con due morsetti alle estremità, da un lato ci sarà l'ingresso (input) della 220v, dall'altro lato ci saranno i due morsetti di uscita della 220v (output) ai quali verrà collegato il carico.
come dicevo prima il dispositivo potrà essere comandato tramite la rete WiFi, per farlo avrete bisogno di scaricare l'applicazione EWELINK disponibile sia per Android (scaricabile QUI) che per iOS (scaricabile QUI).
Una volta scaricata l'applicazione create un account di accesso al servizio Ewelink, a seguito andate ad alimentare il Sonoff che avete intenzione di accoppiare al servizio, collegando i cavi di alimentazione in input e collegando la corrente elettrica come da foto.
ATTENZIONE!
il nostro Blog si ritiene sollevato da qualsiasi responsabilità in caso di guasto o infortunio derivante dall'uso improprio di questa guida che è da ritenersi realizzata per solo uso didattico. A prescindere da questo, la raccomandazione è di lavorare sempre in sicurezza con la corrente elettrica dell'appartamento disattivata.
Una volta alimentato il dispositivo andate a premere il tasto + sull'applicazione (assicuratevi che il vostro telefono sia connesso alla rete WiFi sulla quale vorrete far lavorare il Sonoff) e andate a premere il pulsante fisico sul Sonoff fino a che il led a bordo non lampeggia velocemente.
Apro una parentesi, il Sonoff lavora sulla frequenza 2,4 GHz quindi, nel caso abbiate un router che lavora anche sulla frequenza di 5 GHz, vi consiglio, in fase di accoppiamento, di disattivare (provvisoriamente) la 5 GHz, per poi riattivarla una volta conclusa l'operazione.
Una volta che il sonoff lampeggerà potrete cliccare sul tasto "prossimo".
A questo punto vi verranno chiesti ssid e password della vostra rete WiFi, inseriteli e proseguite.
Il vostro telefono inizierà la procedura di accoppiamento, in automatico si disconnettera' dalla rete wifi e si accoppierà alla rete creata dal Sonoff per poi riconnettersi alla vostra rete a fine procedura.
Una volta terminata la procedura vi verrà chiesto di assegnare un nome al dispositivo (lo potrete cambiare successivamente anche dalle impostazioni dell'applicazione).
A questo punto noterete che il dispositivo apparirà tra quelli disponibili
E se premerete sull'icona vedrete lo stato cambiare da OFF a ON.
Una volta completate le procedure di accoppiamento andate a collegare un dispositivo in uscita (nel nostro caso una lampadina) al Sonoff (sui morsetti di output).
Il risultato finale del lavoro sarà il seguente:
Ovviamente tutte le operazioni di collegamento elettrico dovranno essere effettuate in completa sicurezza e vi ricordo ancora una volta, con il circuito elettrico disattivato.
Noterete che premendo il pulsante sull'app o il pulsante fisico sul sonoff, la lampadina si accenderà!
... per poi spegnersi una volta ripremuto il pulsante sia fisico che virtuale.
Come tutti i dispositivi Sonoff, mediante l'accoppiamento dell'app ewelink al nostro Google Assistant, sarà possibile tramite comandi vocali gestire l'accensione e lo spegnimento del nostro dispositivo; non dovrete far altro che andare alla voce controllo domestico sull'app Google Home
E successivamente sul pulsante +
Ricercate nella lista delle app compatibili Smart we link e accedete con i dati di Ewelink. Noterete che i dispositivi saranno aggiunti alla lista di quelli controllabili... potrete dare dei nickname ai dispositivi, nel mio caso l'ho chiamato "prova", in questo modo posso accenderlo o spegnerlo rispettivamente pronunciando i comandi "hey google accendi prova" o il comando "hey google spegni prova".
Sapete già che i Sonoff contengono al loro interno i chip esp8266, tale chip potrà essere riprogrammato con firmware alternativi per avere il pieno possesso del dispositivo e non passare da cloud esterni, come abbiamo già mostrato in un altre guide. Di seguito i link nel caso ve le siate perse:
- Riprogrammare Sonoff Smart Switch Basic con Firmware Tasmota
- Sonoff gestito da Tasker tramite i comandi HTTP del firmware Tasmota
I Sonoff Basic non hanno certo bisogno di presentazioni per i lettori questo Blog, quindi abbiamo voluto concludere questa presentazione con una piccola parentesi per i più "smanettoni".
In particolare andremo a vedere come poter saldare un pulsante di una serie civile in parallelo al pulsante fisico del Sonoff, in modo da potrer conservare il firmware originale senza rinunciare alla comodità di accendere la luce da un tasto fisico a parete.
Per prima cosa dovrete rimuovere la copertura di plastica superiore del Sonoff
successivamente sarà necessario saldare due fili sui pin indicati all'interno del cerchio rosso,se fatti toccare tra di loro questi fili avranno lo stesso effetto della pressione del pulsante fisico suo dispositivo.
a questo punto vi basterà collegare un pulsante ai due fili appena saldati e premendolo, il Sonoff si attiverà.
Ora vi lascio al consueto video di fine articolo dove mostrerò i vari passaggi per portare a termine tutte le operazioni.
Rimango a disposizione per chiarimenti. Buona visione!
