Arylic DIY Audio Boards. Streaming MultiRoom Spotify, Airplay, DLNA, Upnp

Non molto tempo fa Vincenzo aveva parlato di un interessante dispositivo prodotto dall'azienda Arylic (https://www.arylic.com/). Si trattava di un amplificatore in classe D che permetteva lo streaming diretto di diversi formati e protocolli tra cui Spotify, Airplay, DLNA, Upnp.

Nel caso vi siate persi quell'articolo (e relativo video) potrete trovarlo al seguente link:

Arylic A50 - non chiamatelo semplicemente Amplificatore!

Siamo rimasti in contatto con Arylic che oggi ci propone un approfondimento su 3 prodotti del suo catalogo, 3 schede "per il fai da te" che permettono lo streaming musicale praticamente da ogni fonte disponibile. Lo vedremo dopo nel dettaglio.

Andiamo ad analizzare singolarmente ogni scheda partendo dalla più piccola.

Up2Stream Mini V2

E' davvero di piccole dimensioni, parliamo di 55mm di lunghezza, 42mm di larghezza e solo 12mm di spessore per soli 60 grammi di peso

All'interno della confezione (ottimo il package di plastica)

• l'antenna per il wifi
• 1 cavetto rosso nero per l'alimentazione
• 2 cavetti 1 a 4 pin l'altro a 5 pin
• manuale di istruzioni

per quanto riguarda le connessioni invece il mini v2 possiede:

• 1 uscita da 3,5mm (il classico jack audio)
• 1 uscita a 4pin (L, GND, R, RESET)
• 1 ingresso microusb per l'alimentazione o in alternativa
• 1 ingresso a morsetto (verde con + e -) per alimentarlo
• 1 connettore per antenna wifi supporta il protocollo b/g/N a 2,4 ghz
• uscita lls che servirà per collegare eventualmente un DAC esterno (DOUT, BCLK, LRCK, MCLK, GND)
• uscita led esterni
• un ricevitore IR per il telecomando opzionale

Ricchissima la compatibilità di formati audio: FLAC, MP3, AAC, AAC+, ALAC, APE, WAVE

Decodifica fino a 24 bit, 192kHz

Anche la compatibilità di protocolli non è da meno: Airplay (solo la prima generazione), DLNA, Spotify Connect, Qplay, UPnP.

Le varie app con le quali fare lo streaming sono le più comuni e diffuse ovvero: Spotify, Deezer, Tidal, Qobuz, iHeartRadio, Napster, Internet Radio

Sarà possibile anche  utilizzare direttamente l'url della web radio.

Il tutto sarà gestibile dall'applicazione 4STREAM scaricabile QUI per Android e QUI per iOS

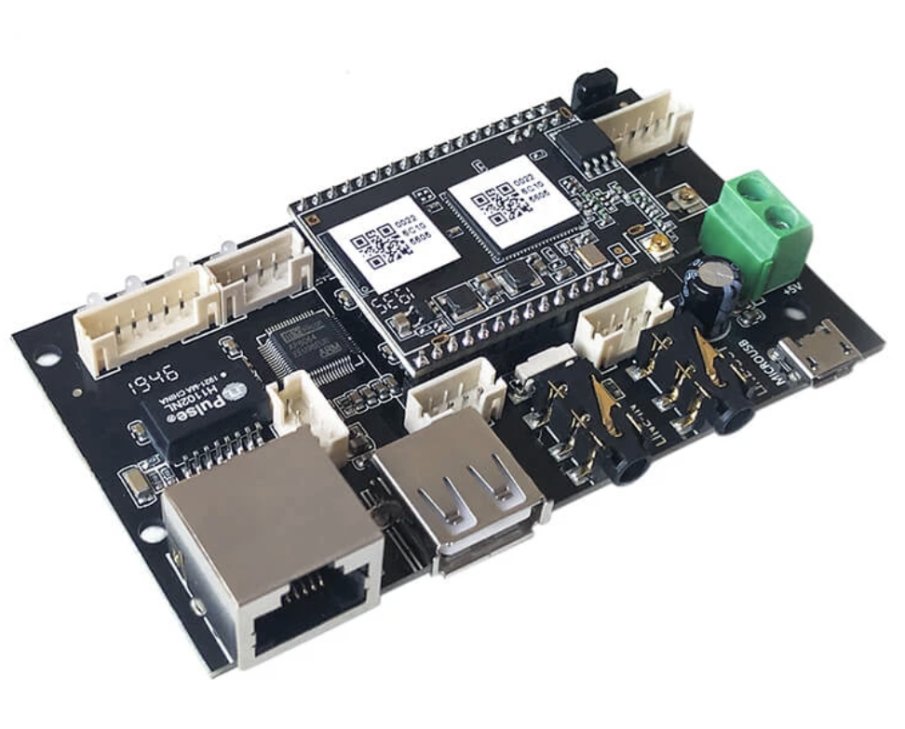

Up2stream Pro V2

Inanzitutto guardiamo il contenuto della scatola:

Risulta essere lo stesso del mini ad eccezione di un numero superiore di cavetti con pin, dovuto al numero più ampio di porte.

Questa scheda rispetto alla precedente si differenzia per diverse cose tra cui le dimensioni

Misura infatti 50mm di larghezza, 88mm di profondità, per 15mm di spessore. Questa volta il peso sale a 90 grammi.

Ci sono differenze anche a livello di connettività.

Il dispositivo integra, oltre che l'antenna WiFi come il precedente modello, anche la connessione Bluetooth (versione 5.0), oltre che una porta rj45 per connettere il dispositivo via cavo invece che tramite WiFi.

• oltre all'uscita jack da 3,5 mm questa volta è presente anche un ingresso jack 3,5mm
• 2 porte a 4 pin una per IN e l'altra per OUT
• presente anche una porta USB dove connettere periferiche contenenti file musicali come ad esempio pendrive.
• 1 porta microusb per alimentazione oppure
• 1 ingresso + e - da 5v per alimentazione.
• 1 IR receiver per il telecomando
• 1 porta a 6 pin (3.3V,GND,IR,KEY,UART_TX,UART_RX)
• 1 porta lls output (DOUT,BCLK,LRCK,MCLK,GND)
• 1 porta per led esterni
• 1 porta seriale

Le caratteristiche audio, intese come compatibilità, sono le medesime del modello più piccolo

Up2Stream amp 2.0

Le due schede di cui abbiamo parlato fino ad ora necessitano di amplificatore audio o di casse amplificate.

L'ultima scheda di cui parliamo ora invece è già dotata di amplificatore.

Le dimensioni crescono rispetto agli altri modelli e si attestano su 110mm di lunghezza, 80mm di larghezza e 20mm di spessore per un peso di 130 grammi.

la confezione contiene solo la scheda e il libretto di istruzioni.

non potrebbe essere altrimenti essendo una scheda stand alone che non necessita di connessioni esterne.

Andiamo a vedere lo schema dei collegamenti.

• antenna bluetooth 5.0
• antenna wifi b/g/n 2,4ghz
• porta LAN
• linea in ingresso tramite jack3.5mm
• linea in uscita solamente mediante i pin LOUT,GND,GND,ROUT
• ricevitore IR
• porte a 4 pin in ingresso RIN,GND,GND,LIN
• porta usb dove connettere eventualmente periferiche
• ingresso alimentazione che a differenza dei precedenti modelli non va a 5v ma a 12/24v (alimentatore da acquistare a parte)

  Le caratteristiche e la compatibilità rimangono quelle dei precedenti modelli ad eccezione del fatto che in questo caso si possono connettere delle casse (passive naturalmente).

2X50W in un carico da 4ohm a 21V

2X30W in un carico da 4 Ohm a 24V

2x15W in un carico da 4 Ohm a 15V

vediamo il funzionamento dell'app.

Alimentiamo il dispositivo e apriamo l'app, la schermata che comparirà sarà questa

Vi verrà chiesto di cercare la connessione WiFi creata dal vostro dispositivo e di connettervi ad essa.

una volta connessi tornate sull'app, selezionate dall'elenco la connessione WiFi (la vostra WiFi domestica) alla quale volete connettere il dispositivo Arylic e inserite la password.

successivamente dovrete scegliere un nome tra quelli della lista oppure rinominarlo come meglio preferite.

nel menù a tendina troverete tutti i servizi streaming presenti.

cliccando su "la mia musica" vi troverà tutto ciò che avrete connesso nella vostra infrastruttura di rete, nel mio caso il mio fritzbox (che supporta il DNLA) e il mio NAS dal quale potrò ascoltare la musica archiviata.

si potrà inoltre regolare volume, bass e treble per ogni dispositivo incluso,

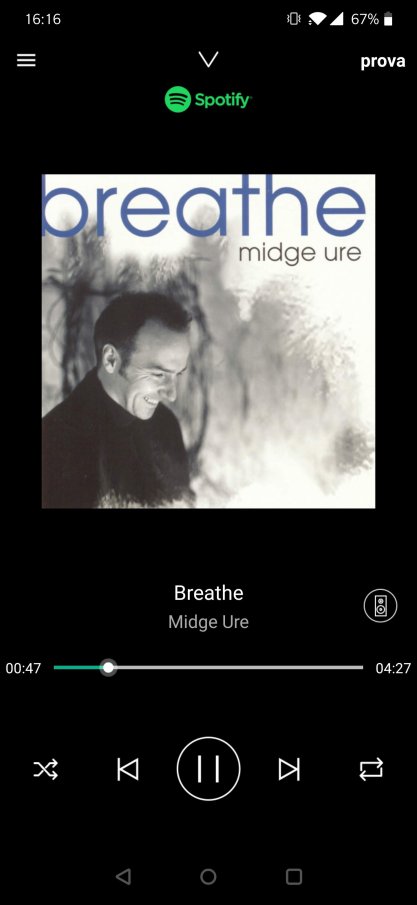

per quanto riguarda Spotify, il dispositivo viene visto come un altoparlante Spotify Connect (necessita quindi di abbonamento premium) e si può trasmettere musica sull'Arylic direttamente dall'app Spotify senza dover aprire l'app 4STREAM.

I dispositivi oggetto di qeusta recensione si possono acquistare direttamente sul sito del produttore ai seguenti link:

Up2stream Pro V2 receiver board:

https://www.arylic.com/products/up2stream-prov2-receiver-board

Up2stream amp 2.0 amplifier board:

https://www.arylic.com/products/up2stream-amp2-0-amplifier-board

Up2stream Mini V2 receiver board:

https://www.arylic.com/products/up2stream-miniv2-receiver-board

Vi lascio in compagnia del video in cui potrete osservare in funzione i dispositivi.
